Apkures katls SN-25K

Informācija par produktu un lietošanas norādījumi

Informācija par Sinvia SN gāzģenerācijas katlu

Priekšrocības salīdzinājumā ar citiem malkas apkures risinājumiem:
+ ĻOTI ZEMAS EKSPLUATĀCIJAS IZMAKSAS!
(katls konstruēts ar domu par zemām ekspluatācijas izmaksām)
+ KURINĀMĀ EFEKTĪVA lietošana (nav nepieciešamība malku skaldīt smalki)
+ KOMFORTS
+ 8 mm bieza katla kurtuve – nodrošina ilgu katla mūžu
+ ĒRTS un VIENKĀRŠS lietošanā
+ Dabai draudzīgs (lietojot malku: vietējais kurināmais, CO2 neitrāls,
atjaunojams resurs)

Apkures katli “Sinvia” SN paredzēti privātmāju ūdens apkures sistēmām, par kurināmo lietojot sausu malku. Patreiz tiek ražoti modeļi ar jaudu 25 kW (SN-25K) un 35 kW (SN-35K). Ar šiem katliem var apsildīt platību līdz 170 m2 (SN-25K) un līdz 300 m2 (SN-35K).

Šo katlu būtiskā atšķirība no citiem katliem ir tā, ka deglis, kas ir katra gāzģeneratora katla konstrukcijas pamatā, nav izveidots no speciālas formas karstumizturīgā betona utt., bet salikts no standarta ugunsdrošajiem ķieģeļiem!

Tādējādi termiski visvairāk noslogotā katla daļa vajadzības gadījumā ir viegli remontējama, vienkārši nomainot bojātos ķieģeļus. Vienīgā speciālā detaļa deglī ir karstumizturīga turbulences spirāle, kuras nomaiņas izmaksas sastāda: SN-25K katlam 15 EUR (ar PVN) un SN-35K  30 EUR  (ar PVN)



SN25K apkures katls

SN25K apkures katls

Katla kurtuve ir izgatavota no 8 mm, degkamera no 5 mm un ārējais korpuss no 4 mm bieza tērauda, atļautais maksimālais spiediens 0,3 MPa (3 bar).

Katls tiek aprīkots ar vadības pulti, kura veic sekojošas funkcijas:
 katla ventilatora ieslēgšana un izslēgšana, lai nodrošinātu katla temperatūru vismaz 80 C,
 katla loka cirkulācijas sūkņa ieslēgšana, kad katla temperatūra sasniedz 60 C,
 katla ventilatora izslēgšana, kad izdegusi malka un katla temperatūra samazinājusies līdz 50 C.

Jāievēro, ka gāzģenerācijas katlus, atšķirībā no parastās degšanas katliem nedrīkst apkures sistēmai pievienot tieši, bet ir jānodrošina to darbība 75-90 C temperatūrā, neatkarīgi no nepieciešamās apkures sistēmas temperatūras. To panāk, paaugstinot katlā ieplūstošā ūdens temperatūru, piejaucot daļu izplūdes ūdens ieplūdei.

Parasti šim nolūkam tiek lietoti 2 varianti:
 četrceļu krāns un viens vai divi cirkulācijas sūkņi – t. s. četrceļu krāna slēgums,
 termostats, trīsceļu krāns un divi cirkulācijas sūkņi-t. s. termostata slēgums.

Kaut arī termostata slēgums ir sarežģītāks un dārgāks, tomēr katla darbībai tas ir labāks, jo nav iespējama ilgstoša katla darbināšana ar pazeminātu atplūdes temperatūru, t.i. tiek novērsta nepareiza katla ekspluatācija, kāda iespējama, ja ir četrceļu krāna slēgums. Bez tam šajā slēgumā nav problēmu, veidojot siltuma akumulācijas sistēmu, kura būtu jāuzskata par malkas apkures sistēmas neatņemamu sastāvdaļu!

Noderīgi zināt!
1. Izvēloties akumulācijas sistēmu, jāņem vērā, ka minimālais akumulācijas tvertņu tilpums ir aprēķināms pēc sekojošas likumsakarības:
 uz katru katla jaudas 1 kW būs nepieciešami vismaz 55 litri akumulatora tilpuma
2. Izvēloties gāzģenerācijas katlu kā ieteicamāko malku iesakam lietot malku, kura satur maz sveķu, tātad – alknis pēc izmaksām un iegūtā siltuma apjoma ir viens no ekonomiskākajiem kurināmajiem, kā arī svarīgi, lai malkas optimālais mitrums būtu ne vairāk, kā 20 % (visiem lapkokiem) piebilde, apse kā kurināmais gāzģenerācijas katlos ir lietojama obligāti kopā ar citu koksni! Jo apse ir viens no retajiem kokiem, kas sadegot neveido ogles, kas ir būtiska gazģenerācijas katla darbības principa pamats!
3. Būtiski ir tas cik pareizi un pārdomāti ir nosiltināta māja!
4. Gāzģenerācijas katlu butiskākā atšķirība no parastajiem apkures katliem ir tā darbības princips un efektivitāte! Malkas gāzģenerācijas katla darbības principu vienkāršoti var aprakstīt sekojoši: malkas degšana ir process, kurā malkai degot notiek savienošanās ar skābekli (O2) un reakcijas rezultātā rodas CO2, CO2 reducējas par CO (tvana gāze), kura ir degoša gāze. Tad CO tiek pievienots sekundārais gaiss un tā sadeg. Tā rezultātā viss katlā ievadītais skābeklis (gan primārais, gan sekundārais) piedalās degšanas procesā, kā rezultātā sasniedzam sadegšanas efektivitātes uzlabojumu par 20% salīdzinājumā ar parastās degšanas apkures katliem.

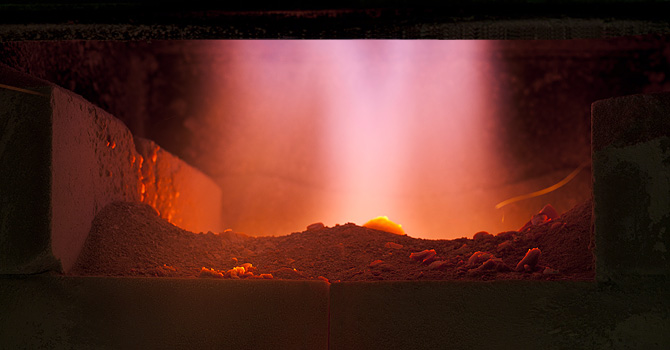

Gāzģenerācijas liesma Sinvia SN25K/SN35K katlu degkamerā

Cena:
1920 EUR (ar PVN)

Komplektā ietilpst:
– katla pase, lietošanas instrukcija, tehniskais apraksts
– katls ar vadības pulti ATOS
– ugunsizturīgie ķieģeļi + termoizturīga spirāle deglim
– katla tīrīšanas birste
– malkas kruķis
– pelnu panna

Garantija:
Katla korpusa garantija pareizi ekspluatējot – 5 gadi

Tehniskie dati:
Jauda: 25 kW
A, augstums: 1550 mm
B, platums: 750 mm
C, dziļums: 1200 mm
D, dūmcaurules centra attālums no grīdas: 1250 mm
Dūmcaurules iekšējias diametrs: 180 mm
Kurtuves metāla biezums: 8 mm
Svars: 380 kg

Optimālais malkas garums: līdz 50 cm
Optimālā apkures platība: līdz 170 m2





Skatīt SN 20/SN35 katla 360 grādu rotāciju:

SN_Katls


Error
Javascript not activated


UZMANĪBU! Paraugu kā jākrāmē ķieģeļi SN25K katla deglim skatīt Katlam pievienotajā instrukcijā!

Ķieģeļu kraušanas paraugs SN25K katla degkamerā (apakšējās durvis):
